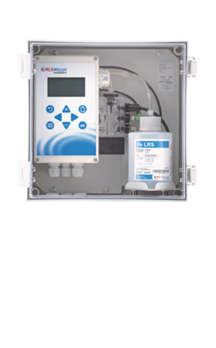

용존 철 모니터링(SYCON Fe)

사용목적

음용수, 원수, 폐수, 보일러수 및 냉각수 내 용존 철(Fe II + III)을 연속적으로 자동 분석 및 모니터링하는 온라인 분석기

작동 원리

비색(Colorimetric) 방식으로 작동

측정 과정
시료수를 자동으로 측정 챔버로 공급 → 시약 자동 혼합 → 물 속에 녹아 있는 철과 반응하여 특정 색상 변화 발생 → 광학센서가 색상 강도 측정  → 철 농도 계산(색상 강도는 철 농도에 비례)

시약별 표시 방식
선택된 시약에 따라 측정 챔버 내부 LED 색상이 달라짐

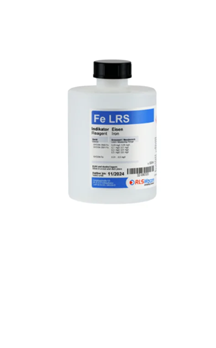

Fe LRS → 파란색 표시 (저농도 측정)
Fe HRS → 빨간색 표시 (고농도 측정)

분석 시간: 약 7 분

특징

접근이 쉬운 컴팩트 구조

별도의 공구 없이 빠른 세척 및 유지관리 가능

8개 버튼과 대형 디스플레이 기반 직관적 조작

설치 마법사 실행(단계별 설정 진행)

내구성과 정확성이 뛰어난 분석 기술

다양한 기본 기능 탑재

특수 플라스틱 측정 챔버를 적용하여 수온과 주변 온도 차이로 인해 발생하는 결로 현상에도 광학부가 영향을 받지 않도록 설계

이중 단자대를 적용하여 전원 및 입·출력 연결 작업을 보다 간편하게 지원

다양한 액세서리를 통해 설치 편의성 향상

부품 개별 교체

주요 기능

ISO 6332 기반 측정 방식 적용

측정 전 자동 영점 보정 기능

다양한 외부 시스템 연동 지원
릴레이 출력 및 통신 인터페이스를 통해 경보 신호, 장비 상태 및 측정 데이터를 외부 시스템과 연동 가능

SD 카드 데이터 저장

다양한 통신 출력 지원
Modbus RTU 및 0/4–20mA 출력 기반으로 측정 데이터 및 장비 상태를 외부 시스템과 안정적으로 연동 가능

2개의 프로그래밍 가능한 디지털 입력 지원
2개의 디지털 입력을 통해 외부 시스템과 다양한 자동 제어 연동 가능

주요 사양

측정 대상 : 용존 철 Fe(II + III)

측정 방식 : Ferrozine / o-Phenanthroline

분석 주기 : 10분

분석 간격 : 10 ~ 360분 설정 가능

자동 세척 : 측정 후 샘플수로 자동 세척

저장 온도 : 0 ~ 45°C

시료 온도 : 5 ~ 40°C

시료 압력 : 0.5 ~ 5 bar

출력 방식 Relay / 0-20mA / Modbus RTU

디지털 인터페이스 RS485 Modbus RTU

보호 등급 IP43 / IP54

전원 230V 또는 24V

장점

0.01 mg/L 수준의 미세 농도까지 검출 가능하여 철 농도 이상을 조기에 감지

다양한 수질 환경에 대응하는 2가지 측정 범위 제공
(저농도 측정용 : 음용수,처리수/고농도 측정용 : 원수,지하수,산업용수)

철이 완전히 제거되었는지 확인 가능하여 제철 시스템(철 제거 장치)의 정상 운전 여부 판단 가능

중앙 제어 시스템 연동 지원
(RS485 / Modbus RTU 및 0/4–20mA 출력 기반으로 PLC 및 SCADA 시스템과  안정적인 데이터 통신 가능, 철 농도 경보, 장비 오류, 시약 상태 및 분석 진행 상태를 외부 시스템과 연동하여 실시간 모니터링 가능)

자동 보정 센서 적용
(주변 조명 변화 및 오염 상태를 자동 보정하여 안정적인 철 농도 측정 지원)

컴팩트 설계

9개 언어 그래픽 디스플레이 및 SD 카드 지원

적용 분야

수중 철(Fe) 농도를 지속적으로 모니터링해야 하는 분야

음용수 처리,지하수 처리,부식 모니터링,산업용수 처리
