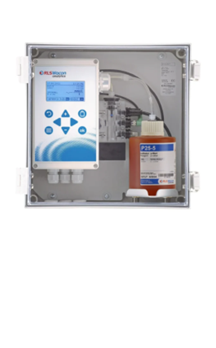

온라인 알칼리도 분석기(SYCON P)

사용목적

음용수, 원수, 폐수, 보일러수 및 냉각수 내 알칼리도(+p 값)를 연속적으로 자동 분석 및 모니터링하는 온라인 분석기
알칼리도(+p 값)가 충분하지 않으면 물의 완충 능력이 거의 없는 상태가 됨
이 경우 아주 적은 양의 산만 유입되어도 pH가 빠르게 산성 영역으로 변할 수 있어서 산업현장에서 부품들이 부식이 발생할 수 있음

작동 원리

비색(Colorimetric) 적정 방식으로 작동
페놀프탈레인은 pH 8.2 이하 → 무색, pH 8.2 이상 → 진한 분홍~보라색인 특성이 있음

측정 과정

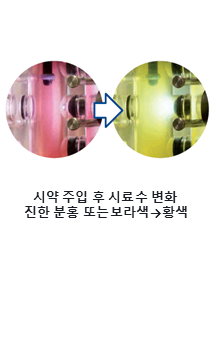

알칼리성 시료수(pH > 8.2)를 자동 공급 → 시약을 단계적으로 주입 → 색상 변화 발생(진한 분홍 또는보라색→황색) → 광학센서가 pH 8.2 지점을 감지→  +p 값 계산

분석 시간 : 약 3 분

특징

견고하고 뛰어난 측정 기술로 완전 자동으로 연속 분석

접근이 쉬운 컴팩트 구조

별도의 공구 없이 빠른 세척 및 유지관리 가능

8개 버튼 및 대형 디스플레이 기반 직관적 조작

내구성과 정확성이 뛰어난 분석 기술

다양한 기본 기능 탑재

특수 플라스틱 측정 챔버를 적용하여 수온과 주변 온도 차이로 인해 발생하는 결로 현상에도 광학부가 영향을 받지 않도록 설계

이중 단자대를 적용하여 전원 및 입·출력 연결 작업을 보다 간편하게 지원

단자대 색상 구분을 통해 배선 식별 쉽게 가능

다양한 액세서리를 통해 설치 편의성 향상

부품 개별 교체

주요 기능

측정 전 자동 영점 보정 기능

다양한 외부 시스템 연동 지원
릴레이 출력 및 통신 인터페이스를 통해 경보 신호, 장비 상태 및 측정 데이터를 외부 시스템과 연동 가능

SD 카드 데이터 저장

다양한 통신 출력 지원
Modbus RTU 및 0/4–20mA 출력 기반으로 측정 데이터 및 장비 상태를 외부 시스템과 안정적으로 연동 가능

2개의 프로그래밍 가능한 디지털 입력 지원
2개의 디지털 입력을 통해 외부 시스템과 다양한 자동 제어 연동 가능

장점

수중 속  알칼리도(+p 값)를 지속적으로 모니터링 할 수 있도록 설계
보일러, 배관 및 열교환기를 산성 부식으로부터 보호

화학 적정 방식을 적용하여 안정적이고 신뢰성 높은 알칼리도 분석 지원
(±5 % 정확도 및 ±2.5 % 반복성을 기반으로 안정적인 정량 분석 지원 )

다양한 적용 환경을 위한 2가지 측정 범위
저알칼리수용,고알칼리 환경용

PLC 및 중앙 제어 시스템 연동 지원
RS485 / Modbus RTU 기반으로 공장 자동화 시스템과 안정적인 데이터 통신 가능

상·하한 범위 설정 가능

2개의 프로그래밍 가능한 한계값 지원
한계값1 : 사전 경보
한계값2 : 메인 경보

4개 릴레이 기반 경보 및 제어 출력 지원
주의 경보, 위험 경보/시약 부족, 장비 오류, 분석 진행 상태/냉각수 밸브 제어를 외부 시스템과 연동 가능

자동 보정 센서 적용
주변 조명, 오염 및 탁도 영향을 자동 보정하여 안정적인 측정 지원

매우 낮은 시약 소비량
분석당 0.05–0.6 ml 수준, 500 ml 시약 1병으로 다수 분석 가능

9개 언어 그래픽 디스플레이 및 SD 카드 지원
데이터 로그 저장, 설치 마법사, SD 카드 기반 소프트웨어 업데이트

주요 사양

측정 대상 : +p 값 (OH⁻ 이온 함량)

시약 : P25-5 / P25-50

측정 범위 : 0.2–5 mmol/L / 0.8–20 mmol/L

측정 정확도 : ±5 %

반복성 : ±2.5 %

측정 방식 : 색상 변화 기반 적정 방식

분석 시간 : 약 3분

분석 간격 : 5~360분 설정 가능

자동 세척 : 측정 후 시료수로 자동 세척

시료 온도 : 5 ~ 40°C

시료 압력 : 0.5 ~ 5 bar

출력 방식 : Relay / 0/4~20mA / Modbus RTU

디지털 인터페이스 : RS485 Modbus RTU

보호 등급 : IP43 / IP54

전원 : 230V 또는 24V

적용 분야

다양한 수처리 및 산업 설비 환경에서 알칼리도(+p 값)를 지속적으로 모니터링해야 하는 다양한 분야에 적용

스팀 보일러 시스템,냉각수 순환 시스템,산업용 공정수 처리,복수수

주요 액세서리

유지보수 세트

연결 세트

세척 세트

측정 챔버 세척제(FIT 30000)

압력 조절기

벽부형 장착 플레이트

시약

두 가지 시약 사용

P25-5(0.2–5 mmol/L 또는 0.01-0.5 ppm)→ 저알칼리수용

P25-20( 0.8–20 mmol/L  또는  0.2-6.0 ppm )→ 고알칼리 환경용
