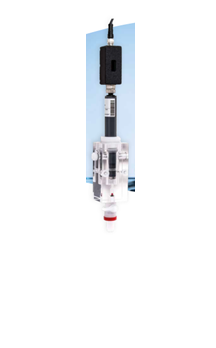

현장형 센서 교정•진단 모듈(DOSASens Nomu)

사용목적

PLC또는 데이터로거 또는 별도의 소프트웨어에 접근하지 않고도 현장에서 스마트폰, 태블릿 또는 노트북 브라우저에서 암페로메트릭 센서를  확인하고 교정할 수 있게 해주는 Wi-Fi 기반 현장 교정 모듈입니다.

적용 분야

수영장 수질 관리

약품 주입 시스템

상수도 배급망

산업용 수질 모니터링

장점

교정 오류 감소

유지보수 시간 단축

원격 설치 환경에 적합

기존 센서에 손쉽게 설치 가능

일반 모바일 기기 및 PC에서 즉시 접속 가능

측정 데이터 및 장치 상태를 직관적으로 확인

제어기 접근 없이 손쉬운 교정

시운전 및 설치 시간 단축

유지보수 담당자의 작업 편의성 향상

작동 원리

플로우셀(Flow Cell)에서 시료 채취→포토미터(DPD 시험법)로 시료 측정→측정 지점에서 직접 교정 수행→PLC접근 없이 교정 완료

교정 절차

교정 과정에서 Nomu 모듈이 일시적으로 암페로메트릭 센서와의 Modbus 통신을 대신 관리합니다.
사용자는 기준값(Reference Value)을 입력하고 교정을 수행할 수 있으며, 교정이 왼료되면 상위 제어기(PLC 또는 데이터로거)와의 통신이 자동으로 복구됩니다.

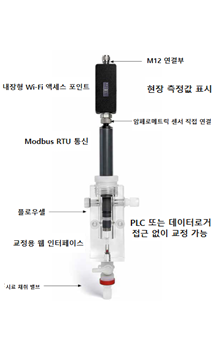

특징

M12 커넥터를 통해 암페로메트릭 센서에 직접 연결되는 소형 액세서리

교정을 위한 웹 인터페이스 제공

현장 ppm 측정값 표시

Plug & Play 설치

암페로메트릭 센서(M12)에 직접 연결

전원 공급: 9~30 VDC

Modbus RTU 통신 지원

내장 Wi-Fi 액세스 포인트 탑재

내장 Wi-Fi 기능

설정 및 교정을 간편하게 하기 위해 장치 내부에 Wi-Fi 액세스 포인트가 탑재되어 있습니다.
사용자는 스마트폰,태블릿 또는 PC로 접속하여 웹 기반 진단 및 교정 화면을 사용할 수 있습니다.

웹 인터페이스 기능

실시간 측정값 표시

교정을 위한 기준값 입력

브라우저에서 직접 교정 시작

센서 및 펌웨어 정보 확인

Modbus 통신 파라미터 설정

별도 소프트웨어 없이 현장 접속 가능
